智能化控制系統在生產車間自動化運行的研究及應用

中聯潤世智能化控制系統主要從智能集控系統、設備狀態智能在線監測系統、AI智能視頻監控系統三方面，實現生產系統的安全運行、預警分析、智能報警、故障停機等。

一、監測各子系統內設備的運行狀態以及所需的生產和安全參數，能對各控制系統發布控制命令；與礦調度室局域網實時聯網，實現生產系統與管理信息及時交換，從而實現安全生產過程控制網絡化、企業綜合管理現代化。

二、在調度中心能夠?qū)Ω髯詣踊到y(tǒng)設備進行集中監控，現場各系統可實現遠程集中控制和數據信息檢測，僅需巡檢工進行定期巡視和維護，實現生產車間的管控一體化。

系統功能：

(1)主界面能夠直觀顯示煤流系統整體工藝流程圖，通過動畫或顏色狀態切換顯示能夠生動體現設備的運行狀態、停機狀態以及故障狀態。煤流流向指示清晰明朗，線條變化能夠動態指示煤流運輸方向，電動翻板的開閉能夠通過顏色變化進行體現，犁式卸料器能夠通過變化指示當前抬起或落下狀態，煤倉煤位通過柱狀圖進行直觀顯示整體占比，滿倉或空倉具備閃爍告警功能。主要控制按鈕需要直接在主界面顯示，點擊命令后具備二次確認彈窗功能。點擊每臺設備可彈出該設備操作彈窗界面，該界面顯示設備全部運行參數，包括單機/聯動切換開關、啟動、停止、急停、復位開關、系統備妥和詳細故障指示等。系統重要參數如電壓、電流、皮帶速度、刮板機頻率等可以直觀顯示。

（2）系統記錄查詢：系統可查詢設備運行記錄、故障記錄、操作記錄、登錄記錄，可顯示設備的開啟時間、停機時間、設備運行時間、故障報警時間、故障復位時間、故障持續時間、故障報警類型、操作員操作事件、操作時間、操作用戶名等信息。

（3）系統曲線查詢：系統可查詢設備運行參數的歷史曲線，方便工程師分析系統運行過程中的變量變化，對故障發生的過程進行追溯查詢。

建設指標要求

1.下位機監控系統

1.1. 智能集控系統以PLC為核心，通過上位計算機、遠程PLC分站和現場傳感器等實現自動控制功能?？刂葡到y(tǒng)選用冗余PLC，采用遠程I/O結構形式，各I/O機架之間采用以太環網連接。上位機與PLC主站、各控制系統分站（包括各單機自動控制等）之間采用光纖環網連接（Ethernet）。形成統一的控制網絡，實現全系統的高效集成，控制系統具有與局域網通訊的接口方便后期智能化平臺的數據采集。

1.2. 地面生產系統成套設備（如皮帶機電控柜、破碎機電控柜、板式輸送機電控柜、振動篩電控柜、皮帶機控制柜等所有設備）微機保護裝置通過RS485接口與控制主站進行通訊，用以采集電控柜內部數據和相關參數信息。

1.3. 設備工況智能監測系統通過在設備表面或內部布置傳感器和數據采集系統，搭建物聯網，實現設備運行中的振動、溫度等信號的采集，并將數據上傳至現場服務器，通過專業系統軟件進行處理和分析。

1.4. 基于圖片深度學習技術對AI視頻智能識別平臺進行訓練，能實現地面生產系統常見的各種異常和隱患的智能識別，識別后能進行異常報警、抓拍照片、進行錄像、記錄、日志、智能分析，根據設置的隱患處理規則，實現隱患報警處理與分析，形成業務閉環，輔助監管人員，提升監管效率，減少地面生產系統事故的發生。

2.上位機監控系統

2.1選用 2臺配27寸液晶顯示器和工業服務器作為智能集控系統的上位機(其中至少一臺具有工程師站授權)，編制各種畫面，顯示全廠設備工況并完成各項操作。一臺顯示工藝流程和設備運行狀態，一臺顯示設備運行參數，互為備用。

2.2系統畫面主要完成控制設備的啟、停，監視設備的運行狀態，顯示和存儲模擬量數據。以趨勢圖、直方圖等多種方式顯示水池水位、排水壓力等。操作員可以通過菜單畫面在控制畫面、工藝流程畫面、報警畫面、歷史趨勢畫面、操作幫助畫面之間很方便地切換。

2.3操作員畫面主要完成全廠所有參與控制設備的啟、停車，監視設備的運行狀態，顯示和存儲全廠模擬量數據。以趨勢圖、直方圖等多種方式顯示全廠料位、工況狀態等。操作員可以通過菜單畫面在全廠總貌畫面、控制畫面、工藝流程畫面、報警畫面、歷史趨勢畫面、記錄查詢畫面、參數設置畫面之間很方便地切換。

2.4 重要工藝操作必須要有二次確認，例如設備啟停、設備參與投切等。

2.5 所有畫面均為中文顯示。

建設完成情況

中聯潤世新疆煤業有限公司智能化控制系統項目包括400萬噸生產集控系統改造、視頻AI智能分析系統、設備在線智能分析系統、生產輔助設備控制等?，F(xiàn)場安裝華寧皮帶保護傳感器系統和擴音電話系統、更換PLC控制柜和現場控制分站、安裝視頻AI分析攝像儀、重大設備溫度振動傳感器和采集分站安裝、光纜敷設熔接等，調度室安裝集控系統SCADA主備服務器和運行客戶端，系統完成對1號集控系統的全方面監控。已完成該單項項目全部建設，建設目標全部滿足要求。建設完成后有以下優點：

煤礦機電設備在線診斷及健康管理系統的總體設計是通過在設備表面或內部增加傳感器和數據采集系統，利用物聯網技術來解決數據獲取和傳輸問題，通過智能算法和人工診斷分析相配合的方式，對獲取的數據進行分析，實現煤礦主要設備的運行狀態判斷及未來狀態預測。

通過本項目實現以下目標：

1) 提效降成本：通過機電設備預測性維護系統將有效提升企業管理效率，降低企業綜合運維管理成本；

2) 保障安全連續生產：通過系統實現設備可控，提高設備可用性、可靠性和可維修性，避免非計劃停機或停工事件發生造成經濟、安全、環境等各方面帶來的不菲的經濟損失；同時防止突發性事故帶來的巨大災害，減少運行風險，不僅能獲得巨大經濟效益，而且能獲得很好的社會效益；

3) 避免“過剩維修”：防止因不必要的拆卸，使設備精度降低，延長設備壽命；

4) 減少維修時間，降低人員勞動強度：通過實時監測，精準故障診斷，實現故障提前預知，故障精準判定，設備維護到位及時，提高生產效率和經濟效益；

5) 優化備件庫存：減少多余零部件儲存資金耗費，加速庫存資金周轉，同時通過重要設備智能監測系統的建立，可以協助煤炭企業優化檢修資源、備品備件資源；實現檢修資源共享、備品備件資源共享。

6) 建設大數據中心：構建監測診斷案例庫、故障模型庫等在內的監測診斷、維修決策知識庫；

7) 消除信息孤島：消除各類設備運行、檢修、維護信息孤島，真正實現設備專業化管理，為設備完整性管理和智能工廠建設提供技術支撐。

調度室上位機數據顯示

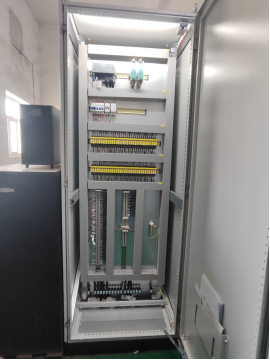

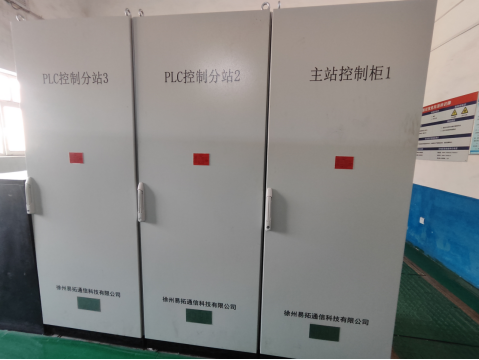

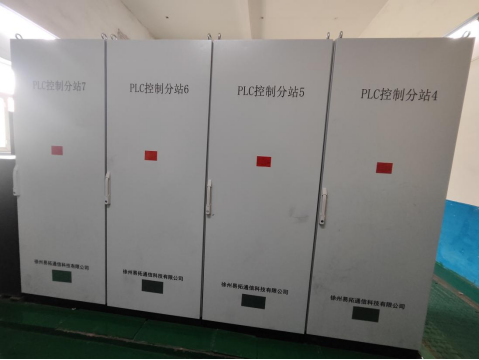

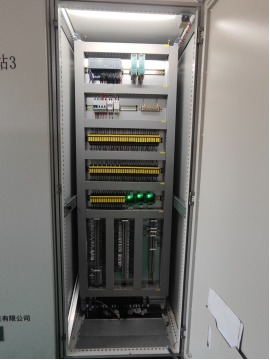

現場主站、PLC控制柜

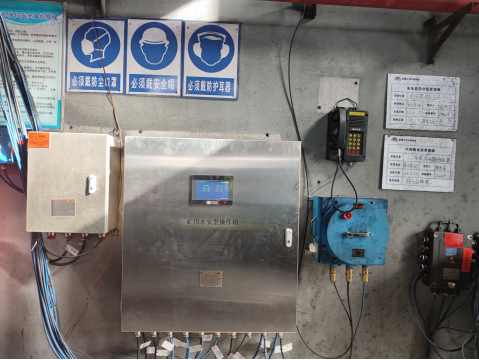

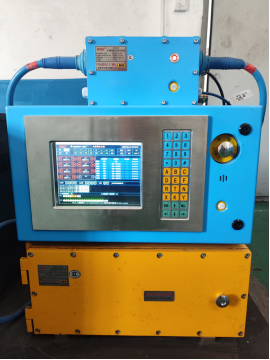

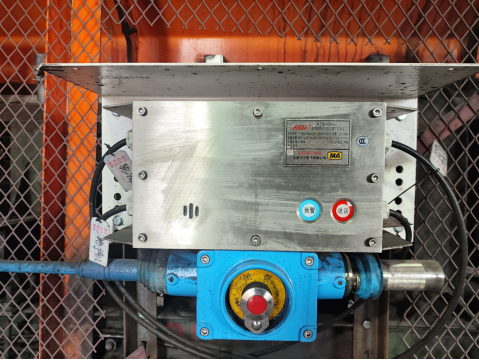

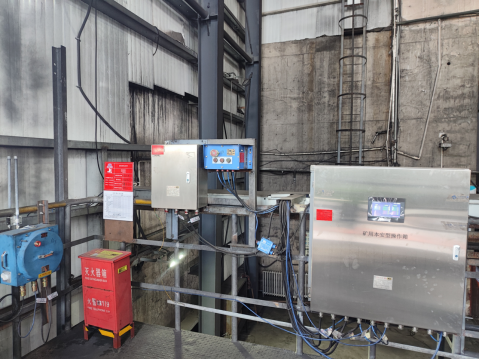

現場安裝設備
