建設單位: 華潤聯盛黃家溝煤業有限公司

項目名稱: 黃家溝煤礦地面集控系統

施工單位：徐州易拓通信科技有限公司

工程地點：地面深井泵房、污水處理站、通風機房、調度室機房

現場簡述：

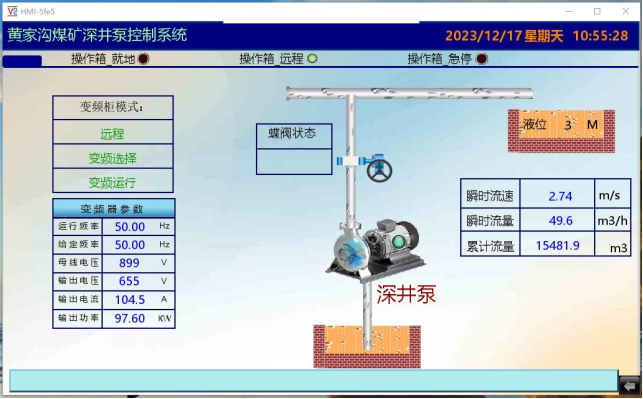

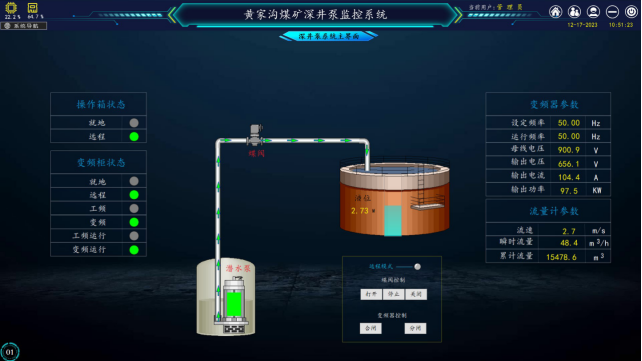

深井泵控制系統

深井泵房安裝操作箱可實現就地、遠程啟動變頻柜實現供水，配電室放置變頻開關柜也可以直接啟動。上位機放置到四樓機電隊值班室，值班人員可以在上位機操作水泵啟停蝶閥開閉，可以查看水泵運行數據電流、電壓、流量、液位等。

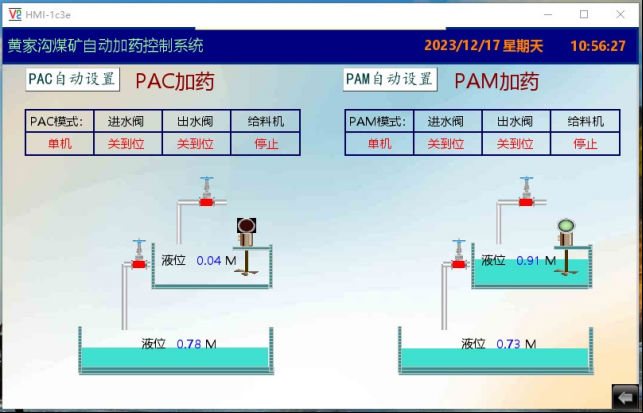

自動加藥系統

配置就地控制箱，實現自動加藥裝置就地控制功能，實現加藥、放水、攪拌、放液流程的半自動控制，實現PAC、PAM兩種藥劑的單次定量投放的功能。

通風機房

變頻器、防爆閥門電動裝置進行更換，包括指導安裝和調試，滿足通風機房使用要求等。

工業視頻綜合管理系統

系統配置云存儲和服務器可對接入平臺的前端設備，進行在線巡檢，及時發現故障設備和掉線設備。系統支持國標協議，支持流媒體集群配置，運行管理中心提供統一的認證、授權管理機制，支持HTTPS以及密碼安全加密訪問認證。

施工任務：

1、深井泵房安裝變頻柜、操作箱、流量計、電動蝶閥，水倉安裝液位計，實現可以就地或遠程啟停潛水泵，增加上位機可查看運行數據保存記錄等。

2、通風機房更換變頻器和防爆閥門電動裝置

2、自動加藥裝置安裝液位計、電磁閥、操作箱，實現自動加水加藥。

3、工業視頻綜合管控平臺安裝云存儲節點和服務器等，支持對多套存儲系統的監控，告警運維管理；支持對多套存儲系統的監控，告警運維管理。

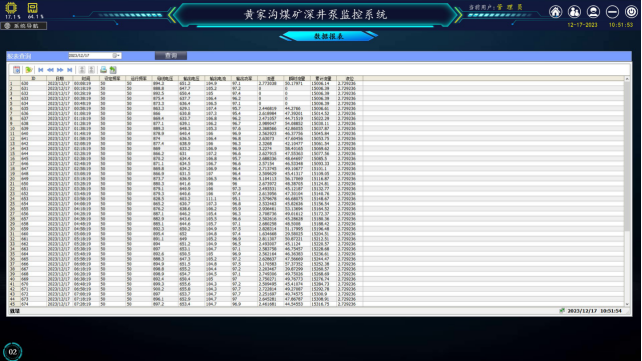

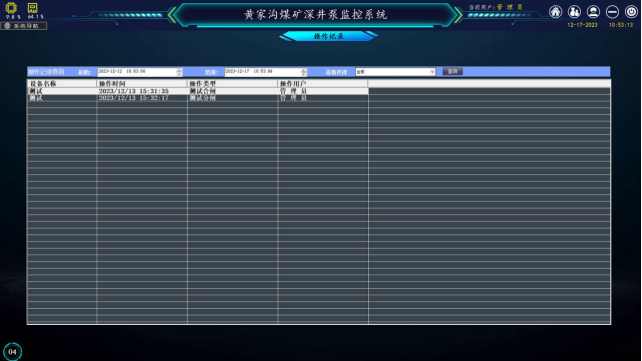

項目截圖：

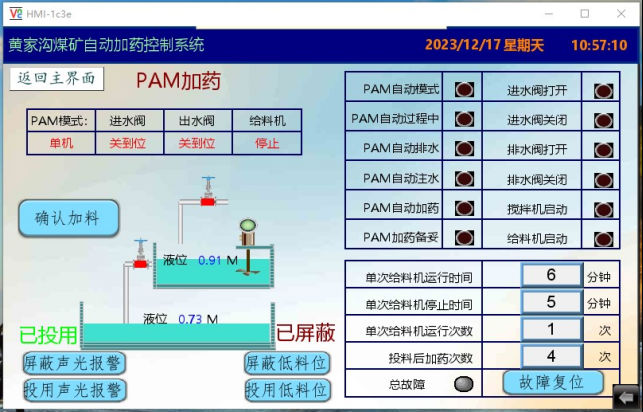

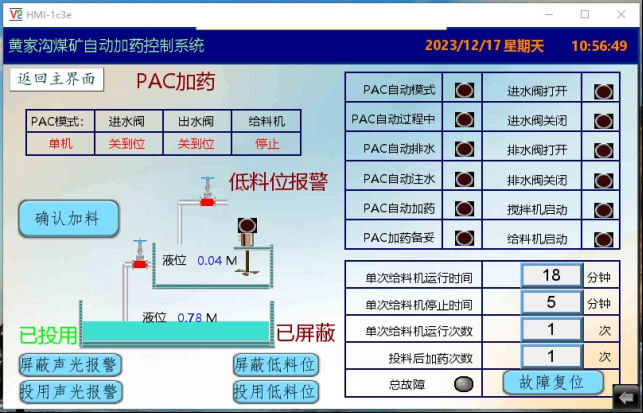

自動加藥設置

1、一次性往加藥裝置里添加夠用的藥。

2、設置單次給料機運行時間，PAC18分鐘，PAM6分鐘。

3、設置單次給料機停止時間，只有在分批量加藥時起作用。

4、設置單次給料機運行次數，1立方水給料次數。

5、投料后加藥次數，加藥裝置總投料夠加藥的次數。

6、設置完畢核對無誤后點擊確認加料。

7、面板旋鈕打到自動模式開始運行。

8、低料位報警時，先往加藥裝置里添加藥，再點擊確認加料。

自動加藥流程

1、啟用自動模式加藥。

2、上水箱水位高于0.1米時排水閥打開，下水箱水位高于0.95米停止排水。

3、上水箱進水閥打開自動注水，水位達到0.35米時攪拌機啟動并開始自動加藥。

4、加藥時間PAC18分鐘PAM6分鐘后停止加藥，攪拌機繼續運行。

5、攪拌機運行20分鐘后，當下水箱水位低于0.65米時排水閥自動打開。

6、根據設置的加藥次數系統自動循環運行。
