建設單位: 彬長集團小莊煤礦

項目名稱: 小莊煤礦井下恒壓供水控制系統

施工單位：徐州易拓通信科技有限公司

工程地點：小莊煤礦井下40205泄水巷

現場簡述：

1、在恒壓供水泵房布置2臺礦用隔爆兼本安型接入網關（PLC控制器），每臺水泵一臺，互為備用，實現控制水泵電機啟停、電動閘閥開關、電動球閥開關，接收電機電流信號以及水泵負壓、正壓、水倉水位、管路流量、電機溫度等信號。

2、在水泵硐室內配置1臺型號為CXH24礦用本安型操作箱，控制箱具備手動/自動、水泵開/停等功能。

3、水泵出水管上安裝GPD10G(A)礦用本安型壓力傳感器，用于檢測出水壓力，在每臺泵吸水管路上安裝GPD10G(A)礦用本安型壓力傳感器，用于檢測水泵真空度。

4、水倉配置2臺超聲波液位傳感器，供水管路上安裝兩臺超聲波流量計，用于檢測供水流量；

兩臺水泵配置抽真空系統一套，配置2臺SK-3真空泵及配套水箱，兩臺真空泵互為備用。每臺水泵配置電動球閥2臺，實現抽真空集中控制。

5、每臺水泵和電機配置2臺振動監測傳感器和2臺溫度監測傳感器。

井下恒壓供水系統改造方案：

計劃在40205泄水巷水倉新增一套變頻恒壓供水系統，供水能力280m3/h，恒壓供水系統由兩臺MD280-43×6（P）型多級耐磨離心泵、兩臺XWQ2000型雙纖維球過濾器及配套變頻供電、控制系統組成。多級泵配套防爆電機，增壓供水。纖維球過濾器三級過濾出水，一級粗過濾藍式過濾器，二級精過濾雙罐纖維球過濾器，三級出水精密過濾裝置等組成。

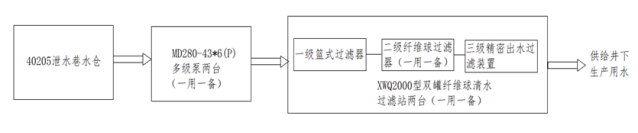

工藝流程圖如下：

用集中控制器對泵房設備運行實行在線監控，自動、手動控制泵組的啟停，并具有自診斷功能，可實

現泵房的無人值守。并通過以太網接入礦井工業以太環網，在地面調度室設置上位機，實現水泵監控子系統與全礦井的監控系統信息共享，滿足全礦井自動化控制的要求。

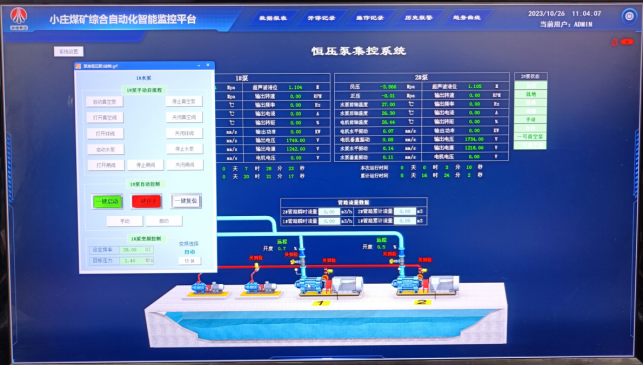

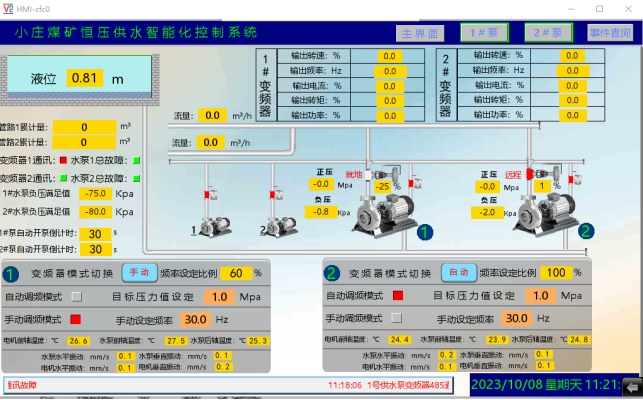

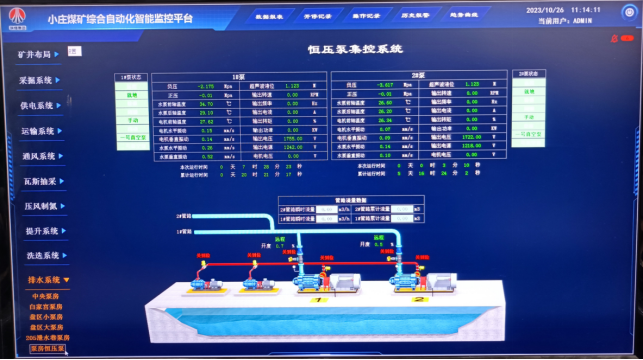

項目截圖：

就地手動模式

該模式下對水泵進行一鍵啟停操作，水泵啟動后，保護傳感器投入運行（壓力、溫度、振動等），當傳感器監測到異常現象水泵將無法啟動或?qū)⒆詣?dòng)停止。

自動開停水泵

開泵流程：①就地→②手動→③水泵選擇→④真空泵選擇→⑤水泵開

以上選擇到位后，水泵旋鈕旋轉到“開”位置后系統執行一鍵啟泵流程:首先排氣球閥和真空泵球閥自動打開，球閥開到位后真空泵啟動,系統進入抽真空狀態，當負壓值達到設定值后進入30秒開泵倒計時，倒計時完畢后水泵自動啟動，水泵啟動后閘閥自動打開同時根據設定壓力變頻器自動調頻，當閘閥開度達到100%后排氣球閥和真空泵球閥自動關閉，球閥完全關閉后真空泵停止。

關泵流程：①就地→②手動→③水泵選擇→④真空泵選擇→⑤水泵停

    以上選擇到位后，水泵旋鈕旋轉到“?！蔽恢煤笏米詣?dòng)先關閘閥，待出水閥門關到位后水泵自動停止運行。

就地單機模式

該模式下，操作人員需要根據開停水泵流程逐臺操作被控設備，該模式下水泵傳感器保護不起作用。

單機控制流程

開泵流程：①就地→②單機→③水泵選擇→④真空泵選擇→⑤排氣閥開、真空閥開→⑥真空泵開→⑦（當負壓達到-80）水泵開→⑧相應水泵閘閥開→⑨觀察壓力、頻率、流量是否正?！馀艢忾y關、真空閥關→?真空泵關

關泵流程：①就地→②單機→③相應水泵閘閥關→④（閘閥關到位后）水泵停

遠程模式

將旋鈕旋轉至遠程模式，該操作箱將控制權限移交給地面，由地面調度室進行操作。
